Superdub 4.0

unser Weg zur einfachen Herstellung von non prep veneers oder Inlays

von der gleichzeitigen, mundgeschlossenen, würgereizfreien Abformung beider Kiefer “Twin Jection System”

über die pinlose Präzisionsmodellherstellungstechnik “K`volution”

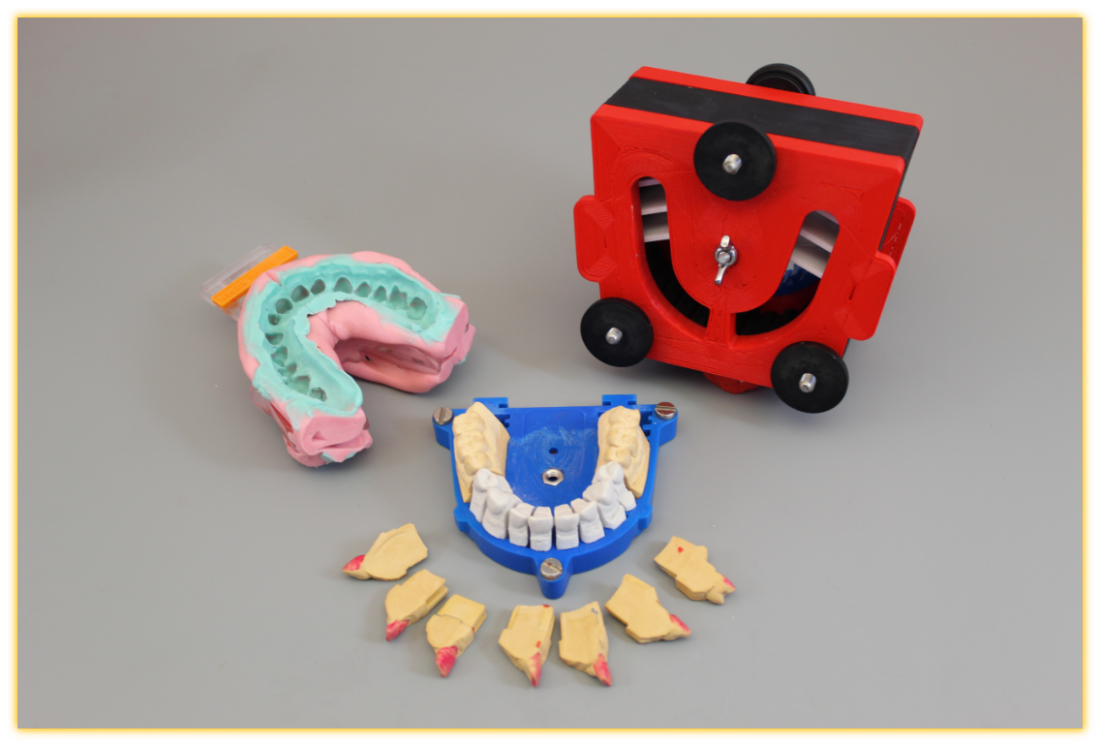

zur Modellintegrierten 3 D Dublierung mit dem “Superdub 4.0” - Patent angemeldet

Ausführliche Beschreibung der Technik

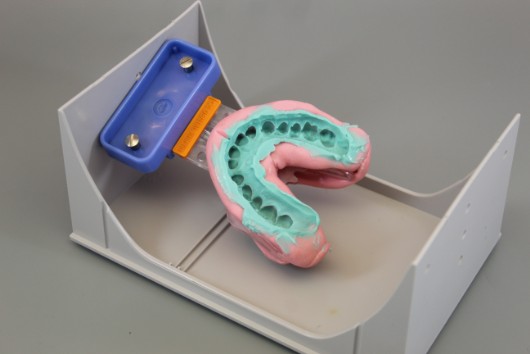

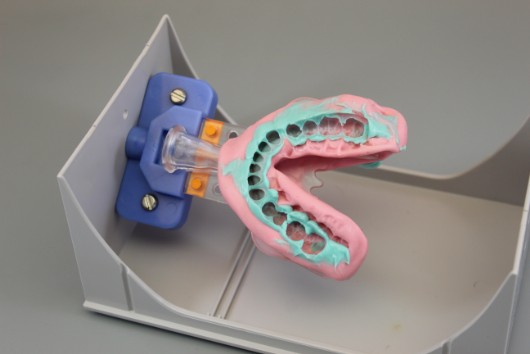

Die Twin Jection - Abformung in der Transportbox

Das linke Bild zeigt die Oberkieferabformung

Das rechte Bild zeigt die Gegenkieferabformung

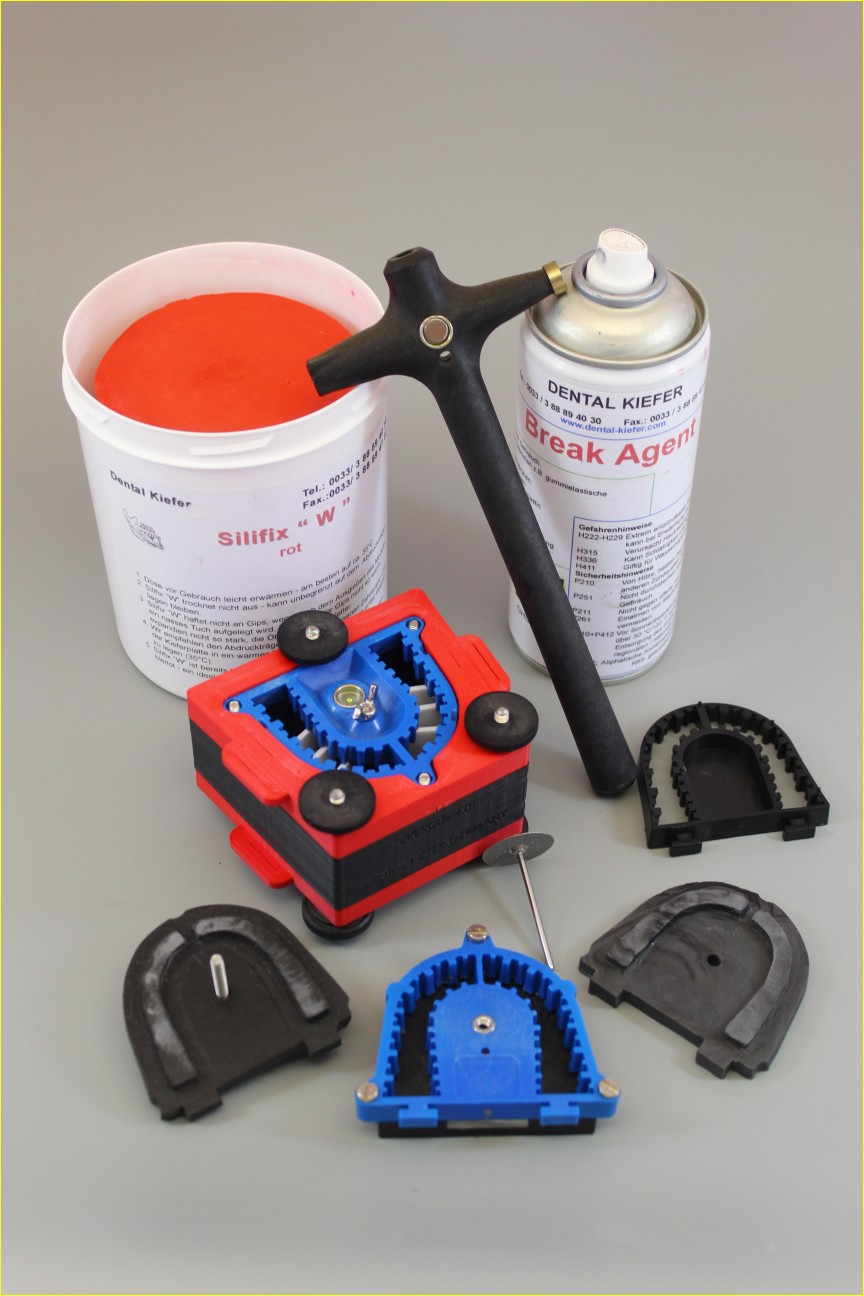

die wichtigsten Komponenten auf einen Blick:

Silifix “W” , wiederverwendbares Wachsknet für alle Ausblockarbeiten,

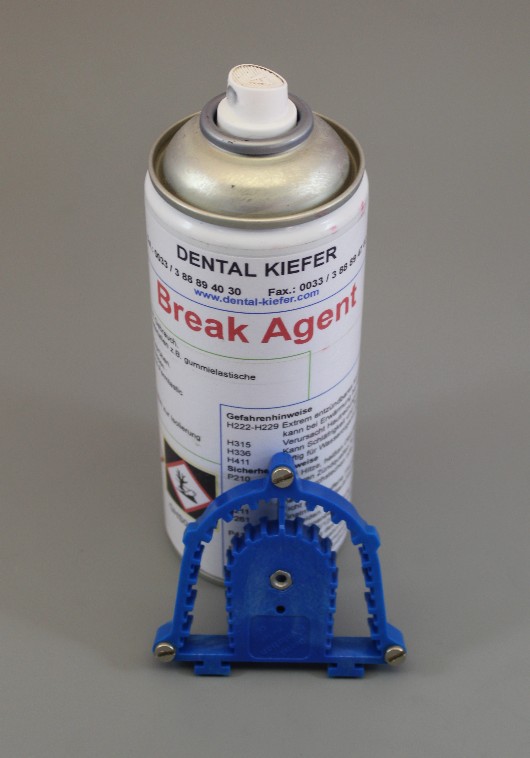

Break Agent Universalisolierung, Superdub 4.0, Abhebehilfe mit Schraube,

K`volutionbasis mit Splitcastkonter, Abhebehilfe ohne Schraube, Archivbasis,

Diamantscheibe spezial 26 mm und der berühmte Kiefer Hammer

Die Vorbereitungen

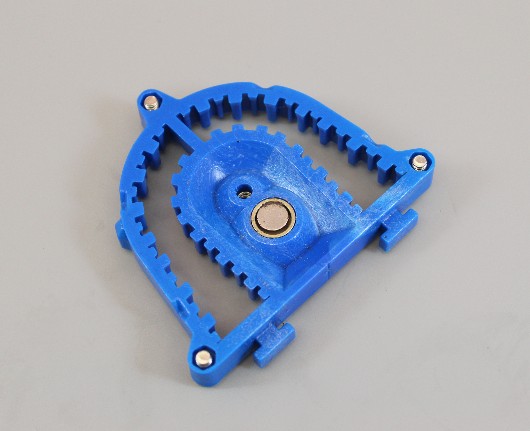

K`volutionbasis Splitcastseite

- offener Boden - keine Verschmutzungsgefahr,

keine “Klammeraffen” fast unbegrenzt wiederverwendbar

Isolieren der Führungselemente der Modellbasis

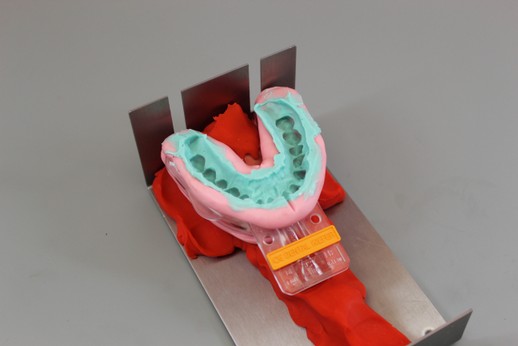

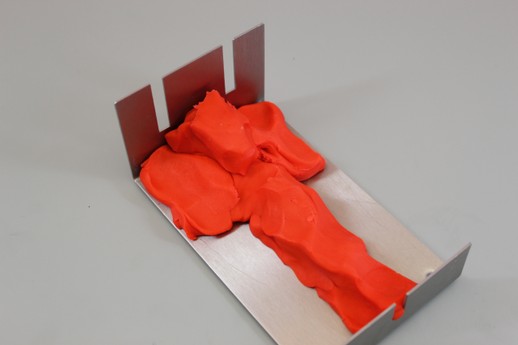

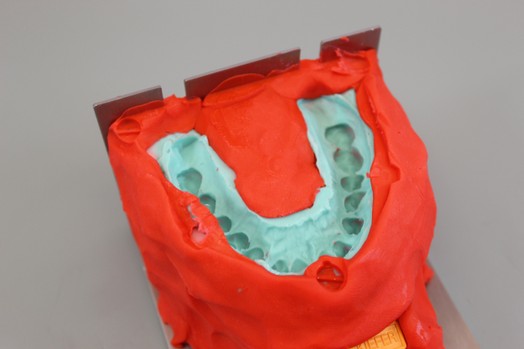

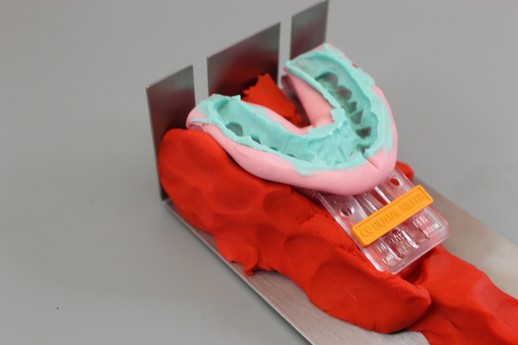

Aufbringen von vorgewärmten “Silifix W”	Auflegen der beschnittenen Abformung

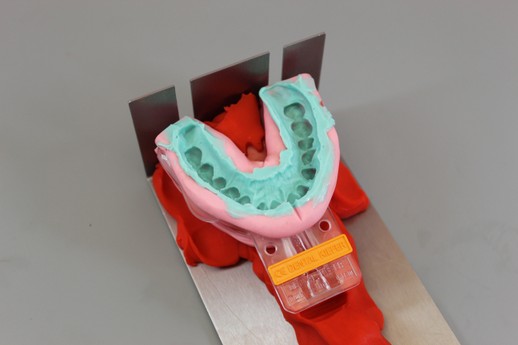

erste Überprüfung der Lage	Lagekorrektur der Abformung

zweite Überprüfung der Lage	Stabilisierung der Abformung

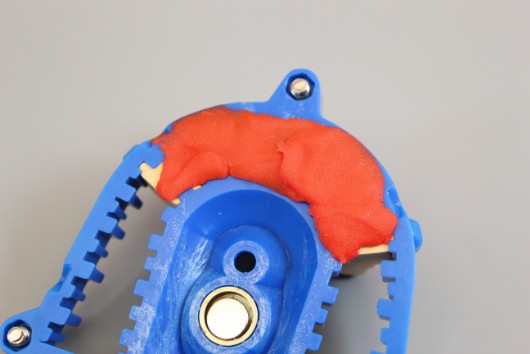

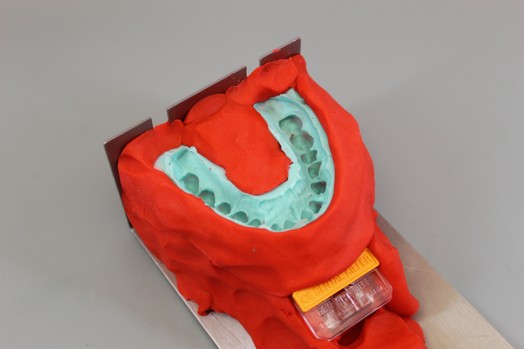

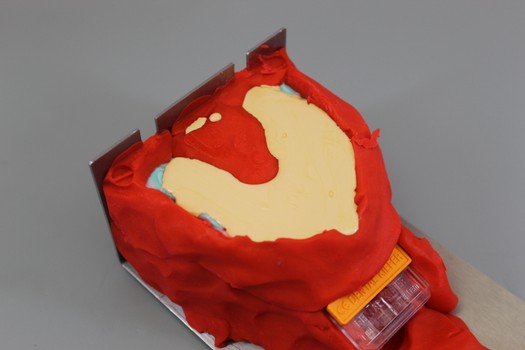

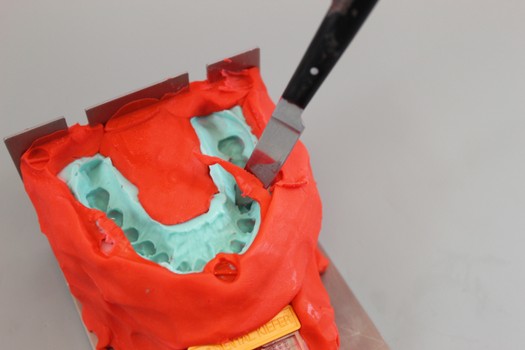

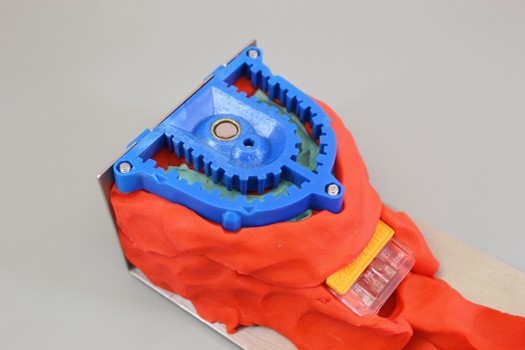

komplettes Aufbauen mit “Silifix W”	erstes Auflegen der K`volution Basis

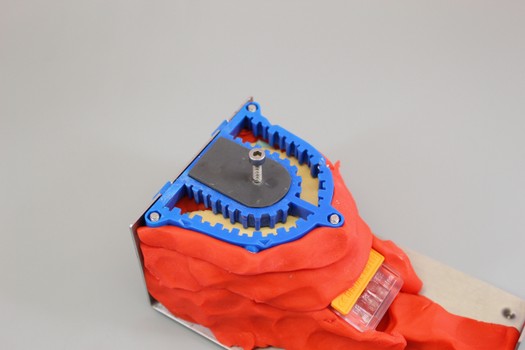

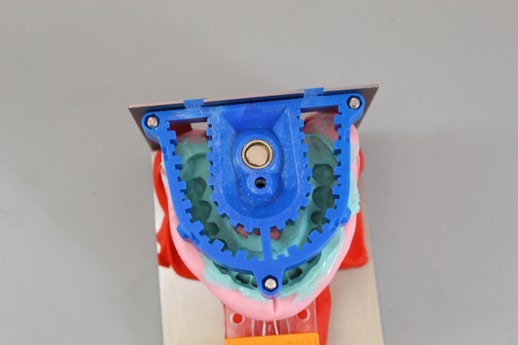

der K`volutionbasisrahmen hat sich eingedrückt	Aufliegendes Wachsknet wird entfernt, denn wir wollen die Gipsauflage auf dem Basisrahmen

Bereit zum Ausgießen - bis hierher - keine Minute Vorbereitungszeit !!!	Ausgießen der Abformung

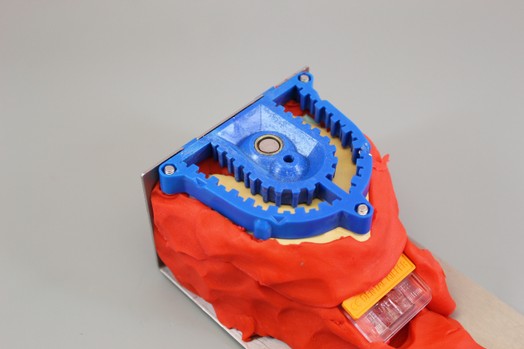

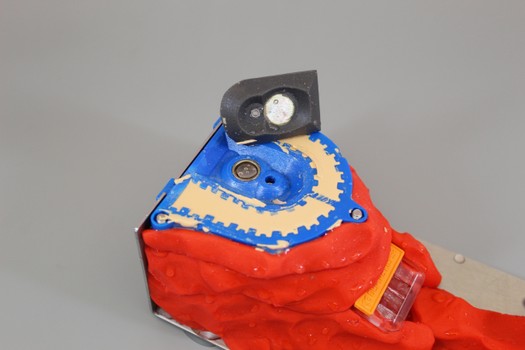

Auflegen der isolierten K'volutionbasis	Auflegen des Splitcastschutzes

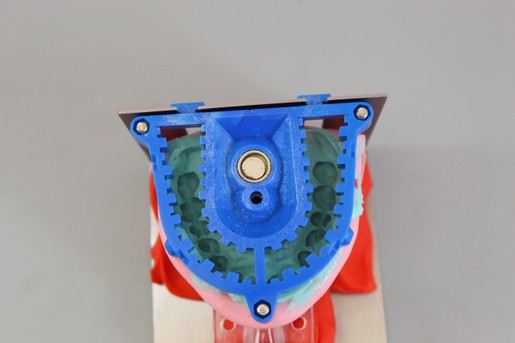

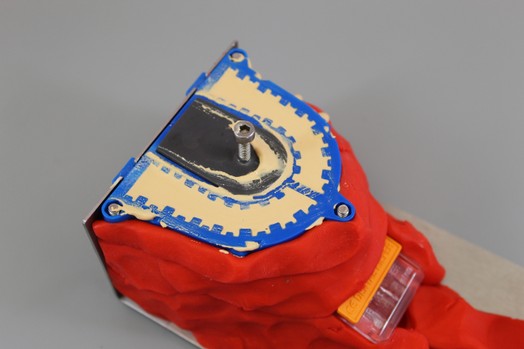

komplettes Ausgießen durch die Basis	Abheben des Splitcastschutzes

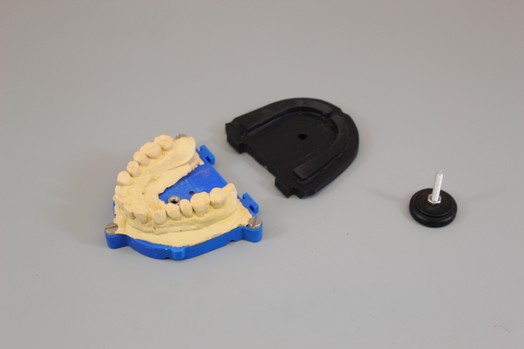

Der Abhebestempel mit Schraube	eingeschraubt

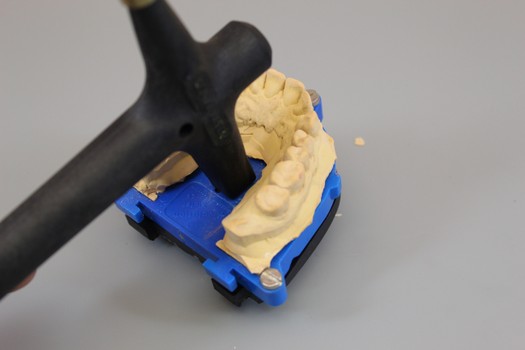

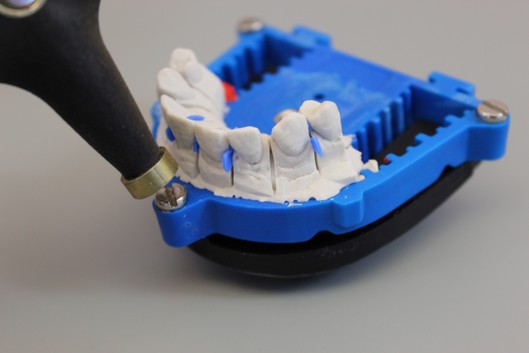

Schläge mit dem Kiefer Hammer- hier die Metallseite auf die Schrauben	Die Kunststoffseite für Innen

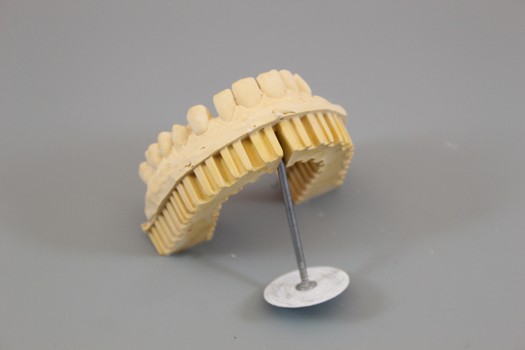

der entnommene Zahnkranz	wir sägen seit Jahrzehnten mit Handstück und dieser Spezial Diamantscheibe 26 mm

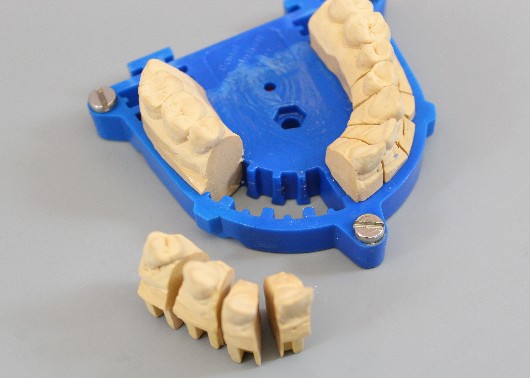

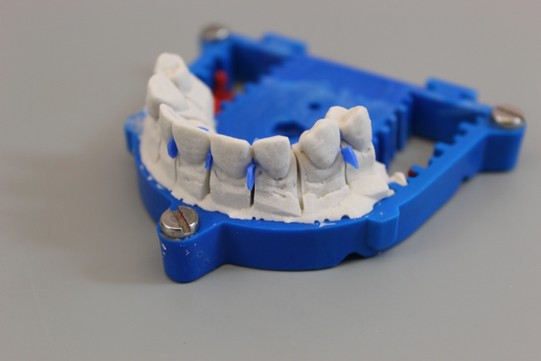

das gesägte und beschliffene

“K`volution klassik” - Präzisionsmodell

- unglaublich schnell

- absolut präzise

- keine Pins

- nur 80 g Gips

- praktisch unbegrenzt wiederverwendbar

- kein Boden

- keine “Klammeraffen”

- Magnetsplitcast sogar verschraubbar

- Archivbasis

Gegenkiefer - wie die Abformung -

in derselben Technik hergestellt

So passt auch die Occlusion und es

muss i.d.R. nicht mehr sequenziell

eingeschliffen werden

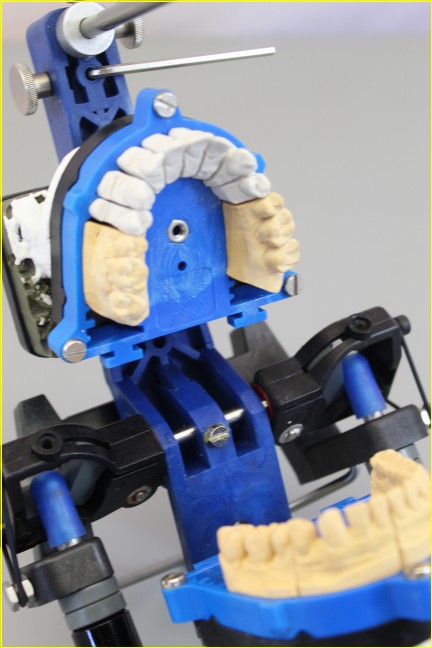

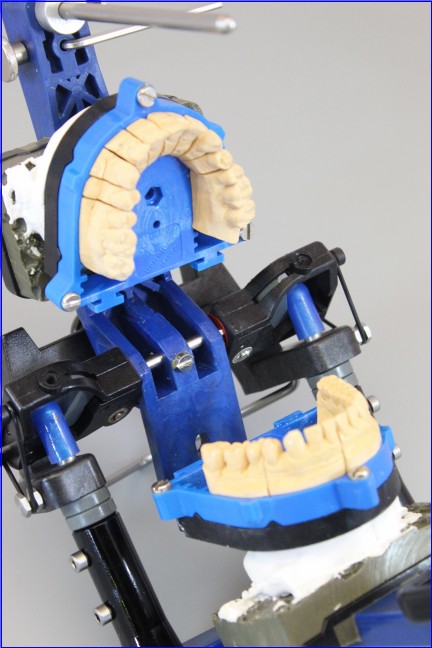

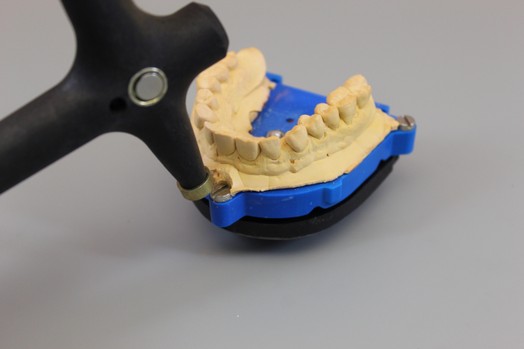

Einartikuliert mit Splitcastkontern in

unserem Artikulator “wk light”

Vollwert, Arcon Typ, höhenverstellbar,

Kippstütze und in der Lage die

Kompression des humanen

“discus articularis” zu imitieren

3 D Dublierung mit dem Superdub 4.0 Patent angemeldet

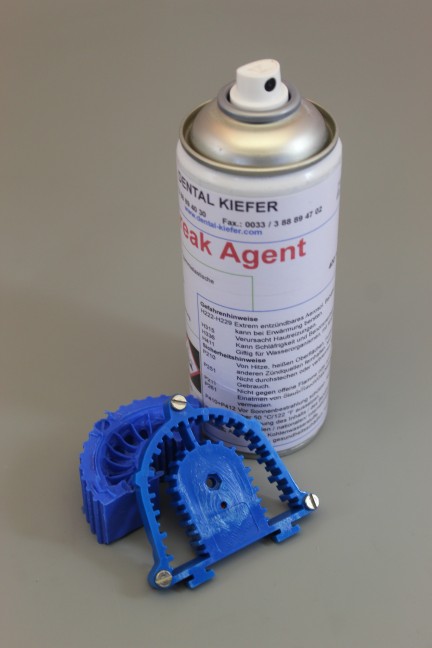

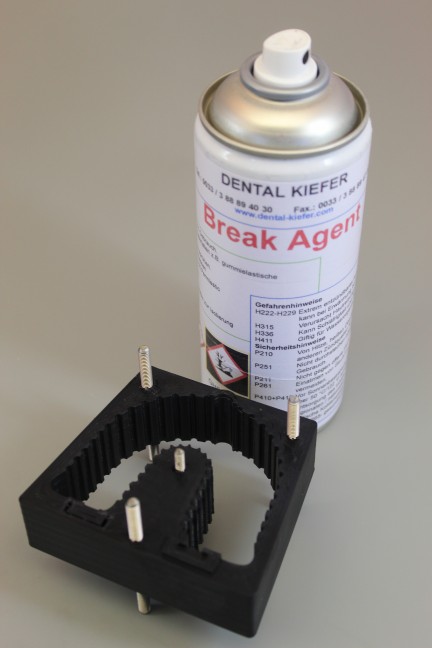

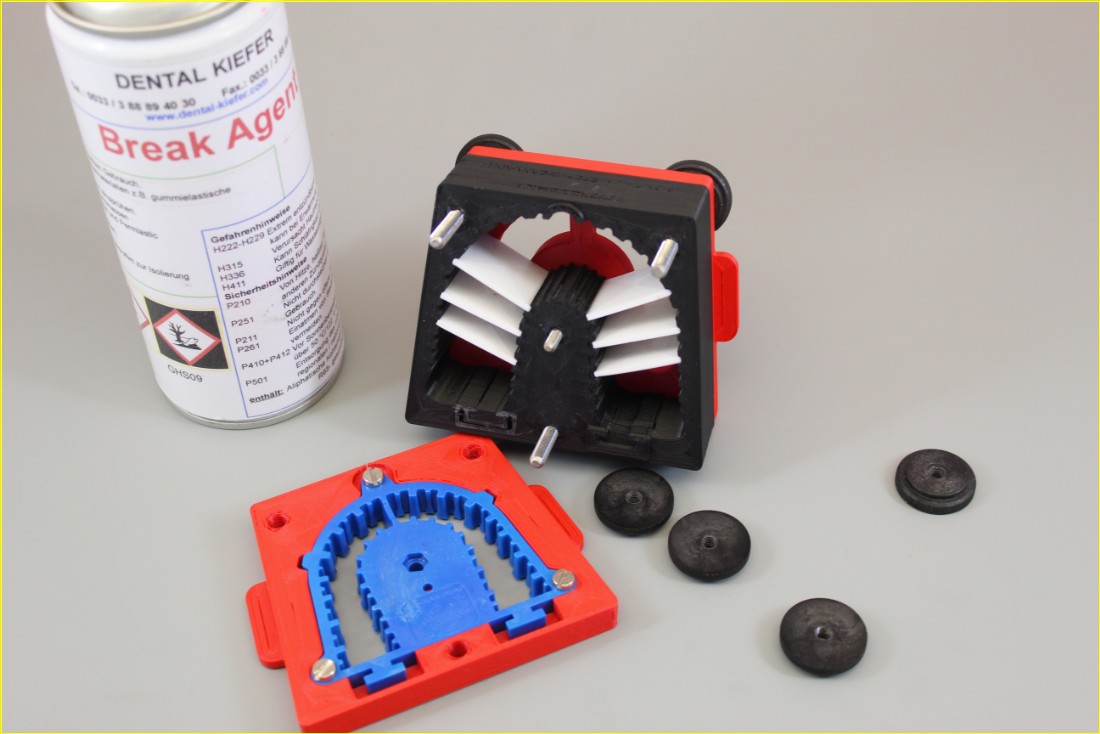

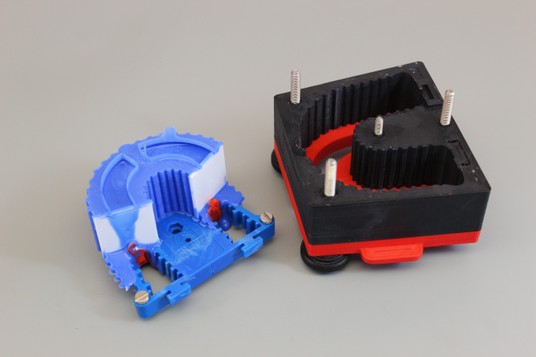

Superdub 4.0 mit Isolierspray, Abdichtrahmen, Separierscheiben und Silikonstoppplatte

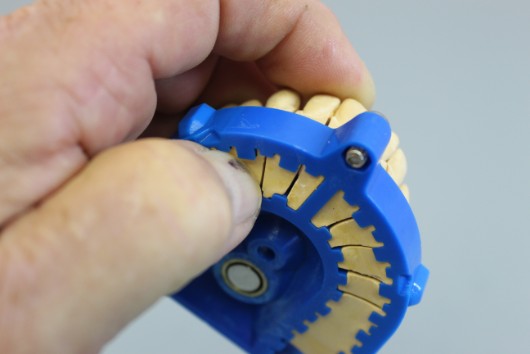

Abheben - einfach von basal hochdrücken

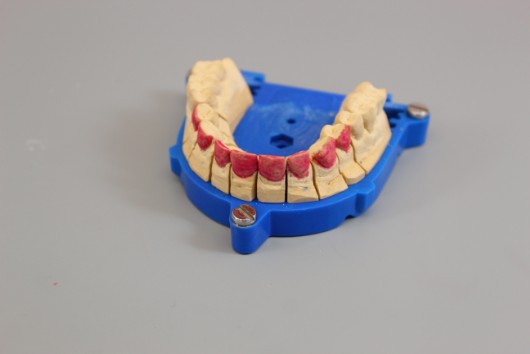

Mit dünner Wachsschicht vorbereitete Stümpfe

inneres Isolieren des Küvettenkörpers

- jetzt besonders wichtig !

Sägeschnitte abdichten mit Silifix W

oder z.B. Klebewachs

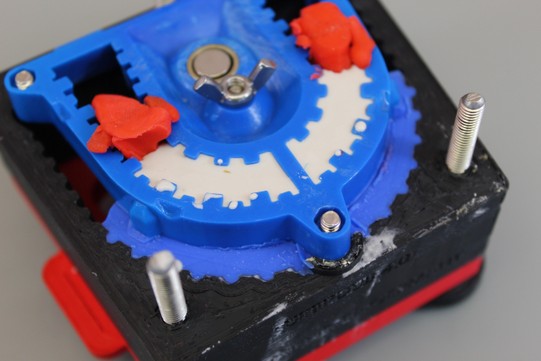

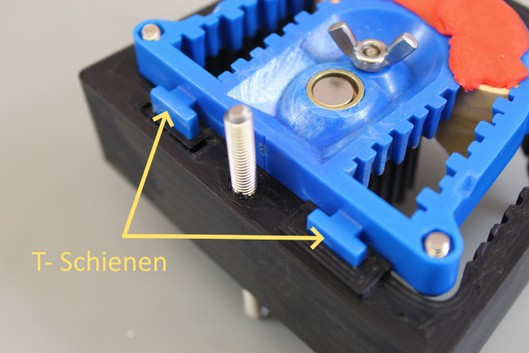

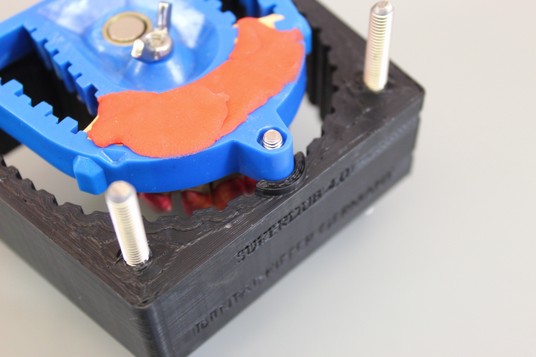

Präzisionsführung der beiden hinteren T - Schienen		und der vorderen Rundung und dann mittig verschraubt

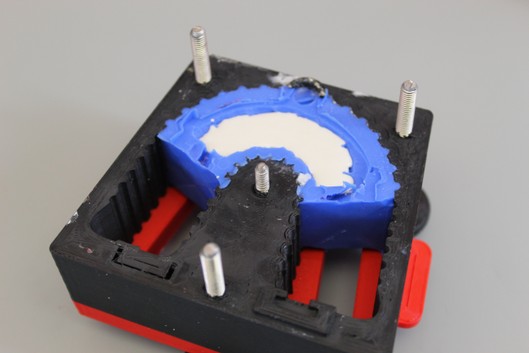

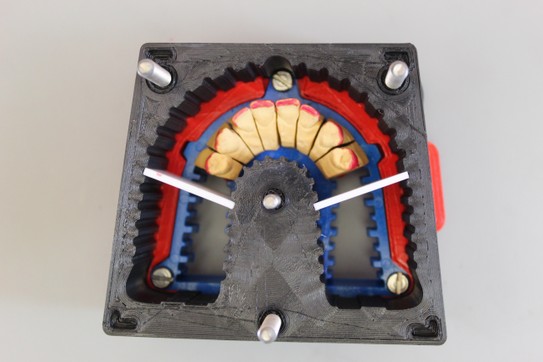

Abdichtrahmen montiert und verschraubt		Separierscheiben werden an die gewünschten Stellen eingeschoben

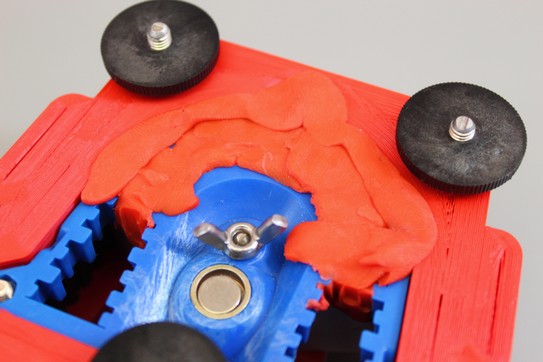

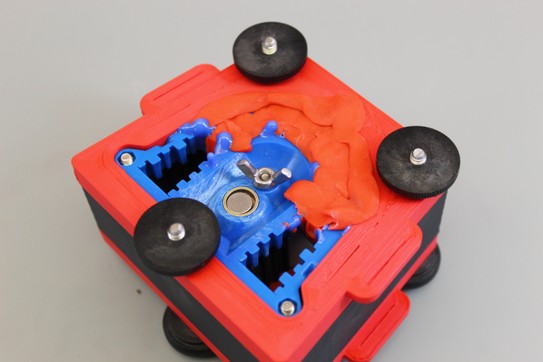

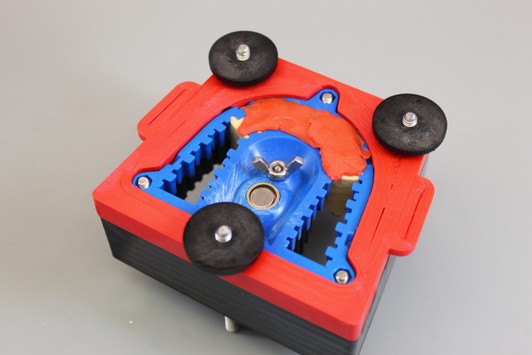

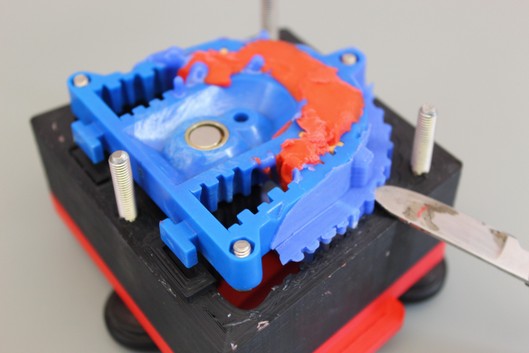

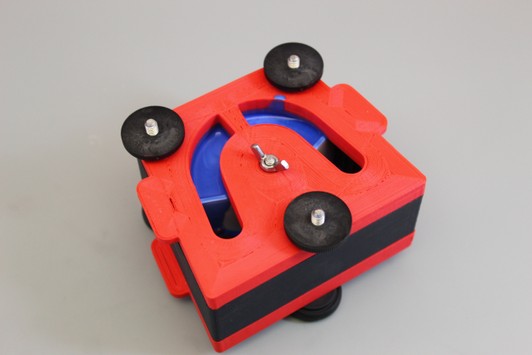

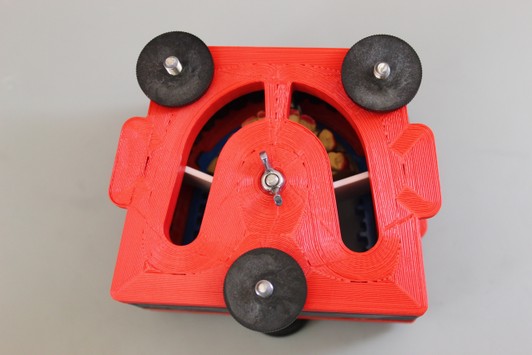

Silikonstoppplatte aufgeschraubt		möglicher Rahmenspalt wird mit Silifix abgedichtet

Silikon eingefüllt		Umdrehen nach dem Aushärten

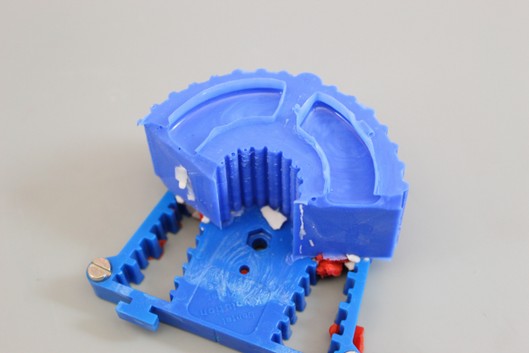

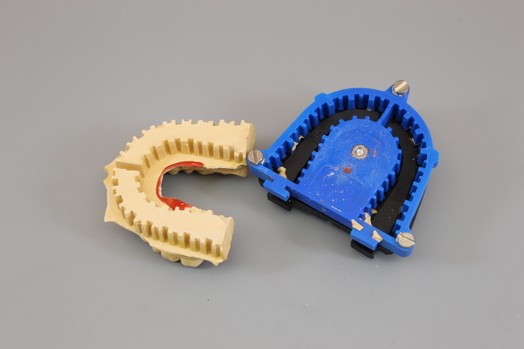

war gut isoliert, kann man Basisplatte und Dubliersilikon komplett aus dem Superdub herausheben = keine Bruchgefahr

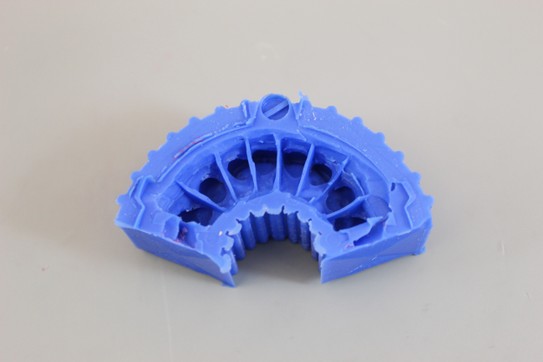

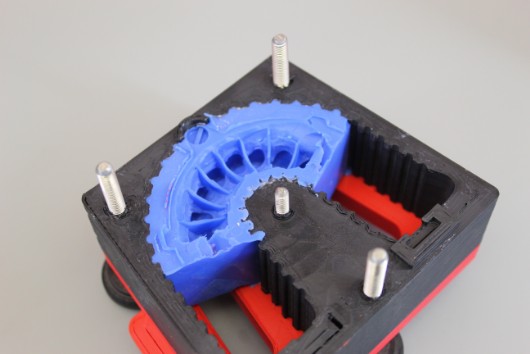

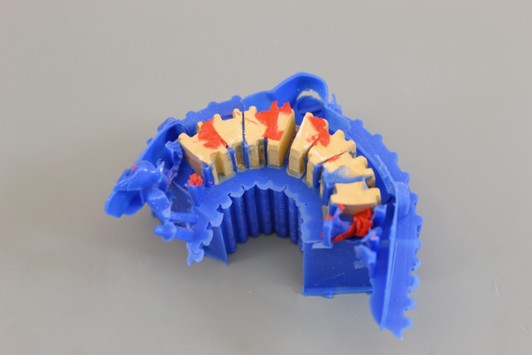

Segmente in der Dublierung		gesäuberte Dublierung

und wieder Isolieren

- die K`volution- Basis Innen !

- Dublierung Außen !

so kann ich sauber reponieren

	feuerfeste Masse einfüllen Es ist im Handling ein Riesenvorteil, wenn ich Basisplatte und Dubliersilikon jederzeit entformen aber auch exakt reponieren kann. Dadurch besteht erheblich geringere Bruchgefahr und ich kann sogar mit derselben Dublierung preiswert, schnell und präzise Dublikatstümfe herstellen !

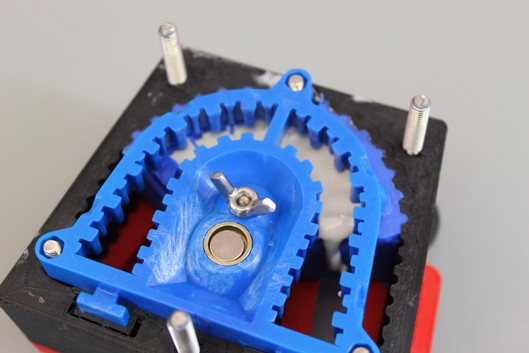

K'volutionbasis wieder exakt aufgelegt und verschraubt	Rest feuerfeste Masse durch die Basis ! eingefüllt

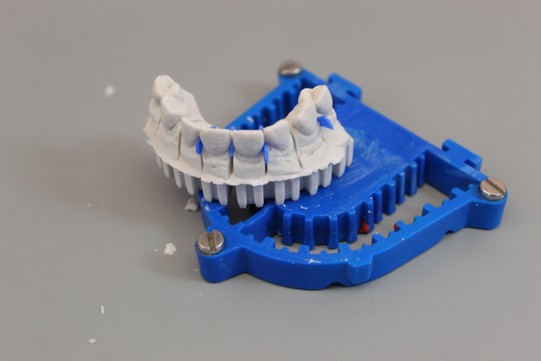

und wieder komplett entformt	die feuerfesten Stümpfe im Modell

Abheben wie gewohnt	alles klar, nichts kaputt

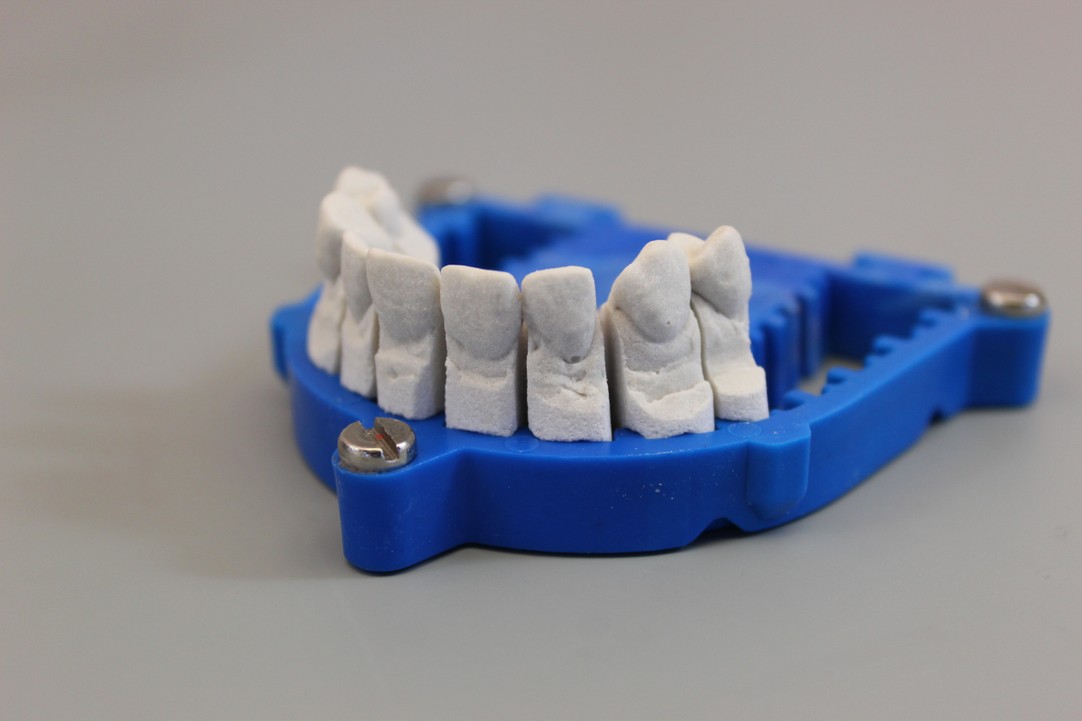

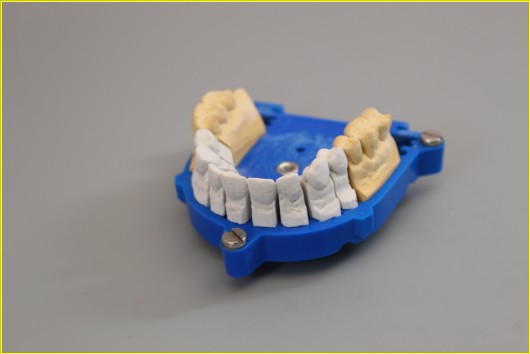

gesägte und beschliffene feuerfeste Stümpfe im Modell reponiert

Bereit zum Schichten

perfekte Modelle,

perfekte Dublierung,

perfekte Artiikulation und

die Originalstümpfe z.B. mit mock up können jederzeit im Modell an die Originalpositionen - dreidimensional -

ausgetauscht werden
